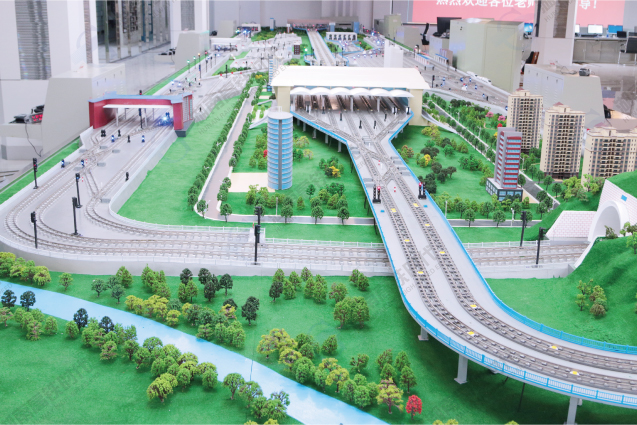

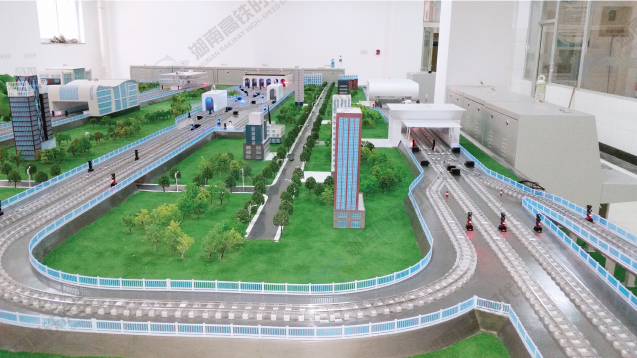

高铁信号模拟沙盘（完整实训版）
一、沙盘整体定位
高铁信号模拟沙盘是按真实高铁车站 + 区间缩小比例搭建的实训平台，用于学习：
高铁信号设备认知、联锁逻辑、行车调度、故障处理、CTC/TDCS 操作。
二、沙盘包含的核心设备（实物 + 仿真）
1. 信号基础设备
信号机：进站、出站、调车、通过信号机
轨道电路：模拟列车占用 / 出清
道岔：单开、双开、交分道岔，带表示、锁闭
应答器：定位、行车许可、线路数据传输
绝缘节、补偿电容、信号电缆模拟
2. 室内核心系统
计算机联锁系统（CBI）
列控中心（TCC）
临时限速服务器（TSRS）
CTC/TDCS 行车调度指挥系统
信号集中监测系统
3. 车载模拟（可联动）
高铁动车组模拟驾驶台
ATP 车载列控设备
DMI 人机界面
三、能做的实训项目
设备认知实训
信号机、道岔、轨道电路、应答器外观、功能、编号规则。
进路办理实训
办理接车进路、发车进路、调车进路、通过进路。
理解：进路锁闭、接近锁闭、自动解锁。
列车运行模拟
CTC 中心下达行车计划
车站执行联锁操作
沙盘列车按信号自动运行
ATP 控速、停车、发车
道岔单独操作
道岔单操、单锁、转换、故障隔离。
信号故障模拟与排查
轨道电路红光带
道岔无表示、挤岔报警
信号机不能开放
联锁通道故障
从现象→判断→处理→恢复全流程。
非正常行车演练
引导接车
非常站控模式
故障情况下的行车组织
施工与检修实训
信号设备检修流程
要点、登记、销记
施工防护模拟
四、典型沙盘规模（常见配置）
比例：1:50 或 1:87
包含：1 个高铁车站 + 上下行区间
道岔：6～16 组
轨道电路：20～50 个区段
可同时跑：2～4 列高铁模型
五、适用专业 / 场景
铁道信号自动控制
高速铁路信号控制
城市轨道交通信号
铁路职工岗前培训、技能比武、教学考核
