接触网仿真系统简介

您的当前位置: 首 页 >> 三维虚拟实训系统 >> 接触网仿真系统简介

一、接触网仿真系统设计依据

1、根据实际教学大纲、知识点以及教学要求。
2、结合现场操作的实际出发。
3、根据学生的实际感观,相关单位对于学生今后走上工作岗位要求。
4、相关知识由浅到深,全面了解直至掌握的学习模式。
5、结合相关教学、施工方面的专家意见,进行归纳总结。

二、接触网仿真系统开发意义

1、打破传统多媒体教学课件枯燥、乏味、内容片面、形式粗狂的教学模式、真正做到娱乐与学习融为一体,
2、实现了真正的互动教学可以手动操作,增加学生的动手能力。

三、接触网仿真系统操作手册

1、安装后,双击执行文件       进入系统。
2、如果进入系统操作双击    进入三维场景。

3、单击键盘“M”键,弹出,操作区域提示。操作区域提示框可以随意拖动,
   根据操作的需要可以放到合适的位置,也可以关闭。

4、场景操作键盘“W”或者
    为前进,键盘“S”或者       为后退,

键盘“A”键盘“D”或者
        左跟右。

5、鼠标右键为镜头旋转方向。鼠标左键为操作键,鼠标中键为放大、缩小键。
6、根据操作区域提示,走至相应的区段,鼠标左键点击相应的设备弹出操作界面,根据界面上的提示,完成相关操作,操作完后退出系统、返回场景。


四、接触网仿真系统特点

本系统采用三维虚拟现实模拟接触网日常操作,画面美观、操作方便,根据现场实际情况进行开发,具有无可比拟的教学实际意义。学生可在本系统内了解接触网相关设备及安装位置,以及相关的故障处理。
湖南高铁时代

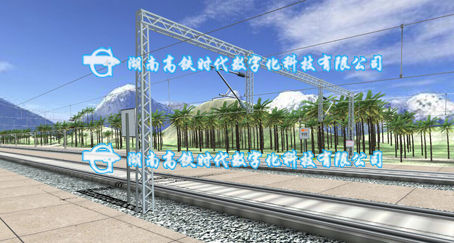

接触网仿真系统主界面

湖南高铁时代

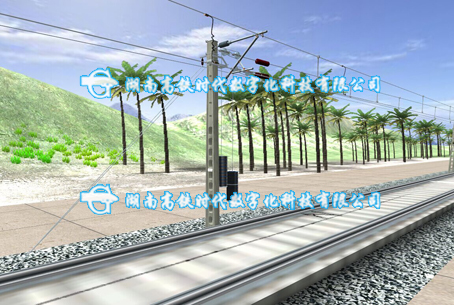

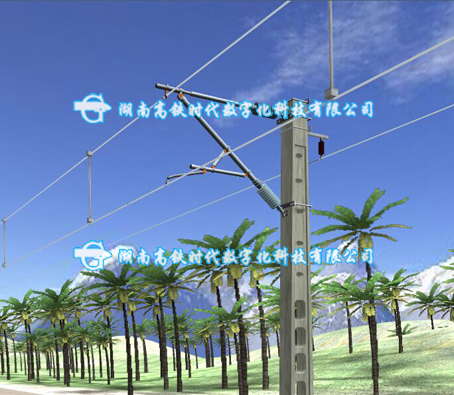

接触网硬横跨

湖南高铁时代
接触网软横跨
湖南高铁时代

接触网锚柱、坠砣
湖南高铁时代

接触网分相绝缘器

五、接触网仿真系统内容

本系统包括接触网线路上相关设备,日常巡视,常见故障处理。
1、接触网设备:
   隔离开关、避雷器、定位器、支柱、分段绝缘器、分相绝缘器、绝缘子、接触线、承力索、电连接器线、定位线夹、警示牌、吊玄等等。
2、日常巡视:
上行跟下行两条线路进行巡视、根据支柱号记录相关区段的故障。
3、常见故障处理:
除锈作业、清洗绝缘子作业、验电接地操作、隔离开关检修作业、分段绝缘器检修作业、分相绝缘器检修作业、接触线检修作业、承力索检修作业等操作。
(1)除锈作业:
首先找到锈蚀部位,选择砂纸对锈蚀部位进行打磨,去掉锈蚀后,选择刷子沾上防锈蚀油对打磨后部位进行涂刷。
湖南高铁时代
除锈作业
(2)清洗绝缘子作业:
根据检修一次作业标准规程,确定检修区段,在确定区段停电后,做好验电接地,确定需检修区段停电后,找到绝缘子污垢部位,选择抹布对被污垢污染的绝缘子进行擦拭,直到擦拭干净。
湖南高铁时代

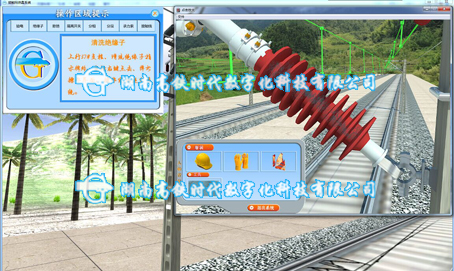

清洗绝缘子作业
(3)验电接地操作
根据检修一次作业标准规程,确定检修区段,在确定区段停电后,做好相应区段的验电接地,首先选择验电杆对检修区段接触线进行验电,确定验电杆无报警后,说明该区段无电,再选择接地杆,把线路与轨道接通以保证操作人员,人身安全。

验电接地操作

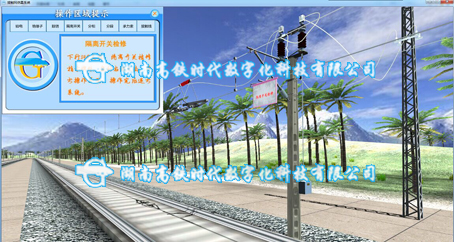

(4)隔离开关检修作业:
在隔离开关不能正常工作时分为两种情况对隔离开关检修:
当隔离开关为常开位时,选择甩掉两根引线,保证线路正常运行情况下检查,检查控制机构是否能够正常操作、传动杆是否腐蚀弯曲、隔离开关安装是否水平、隔离开关绝缘子是否被击穿、闸刀是否为90°、接线排是否接紧。
当隔离开关为常闭位时,选择两根引线将其连接,保证线路正常运行情况下检查,检查控制机构是否能够正常操作、传动杆是否腐蚀弯曲、隔离开关安装是否水平、隔离开关绝缘子是否被击穿、闸刀是否为水平、接线排是否接紧。
湖南高铁时代
(5)分段绝缘器检修作业:
分段绝缘器经常出现的故障有导流杆破损、绝缘子污垢等现象。
当分段绝缘器导流杆出现破损时,需要对其进行更换,选择紧线线夹对分段绝缘器两头的接触线进行紧固,用手扳葫芦将接触线进行拉紧,用扳手将分段绝缘器两边的螺栓卸下,更换新的导流杆,更换完后,卸下辅助工具。
当承力索上的绝缘子出现污垢后,选择抹布对其进行擦拭,直到擦拭干净。
湖南高铁时代

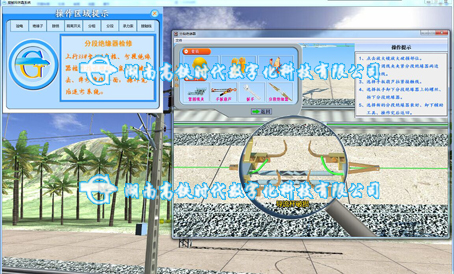

分段绝缘器检修作业
(6)分相绝缘器检修作业:
分相绝缘器经常出现的故障有分相绝缘元件破损、分相接头线夹松动等现象。
当分相绝缘器绝缘元件出现破损时,需要对其进行更换,选择紧线线夹对分相绝缘器两头的接触线进行紧固,用手扳葫芦将接触线进行拉紧,用扳手将分相绝缘器两边的螺栓卸下,更换新的分相绝缘元件,更换完后,卸下辅助工具。
分相接头线夹松动时检测是否有螺栓掉落,螺栓是否扭紧。如果有选择合适螺栓用扳手扭紧。


湖南高铁时代

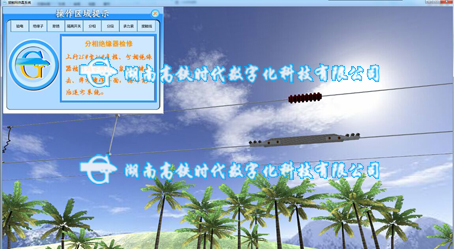

分相绝缘器检修作业
(7)接触线检修作业:
接触线日常检查主要包括接触线的破损及断线,当接触线出现破损后根据其破损程度来决定相关操作,当接触线破损超过允许范围后,对其进行裁剪,用线夹紧固。
选择紧线线夹对接触线破损部位两头的接触线进行紧固,用手扳葫芦将接触线进行拉紧,用断线钳剪掉破损部位,根据裁剪的长短,决定是否需要加线,然后用对接线夹夹紧,卸下辅助工具。
出现断线时,选择紧线线夹对接触线破损部位两头的接触线进行紧固,用手扳葫芦将接触线进行拉紧,然后用对接线夹夹紧,卸下辅助工具。
湖南高铁时代

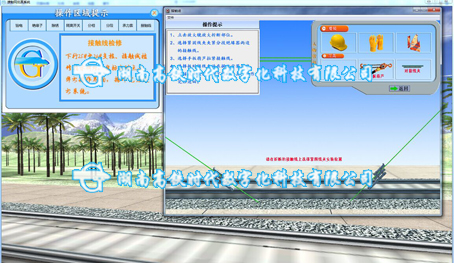

接触线检修作
(8)承力索检修作业:
承力索日常检查主要包括承力索的断股及断线,当承力索出现断股后根据其断股程度来决定相关操作,当承力索断股超过允许范围后(2股),对其进行裁剪,用线夹紧固。
选择紧线线夹对承力索断股部位两头的承力索进行紧固,用手扳葫芦将承力索进行拉紧,用断线钳剪掉破损部位,根据裁剪的长短,决定是否需要加线,然后用对接线夹夹紧,卸下辅助工具。
湖南高铁时代

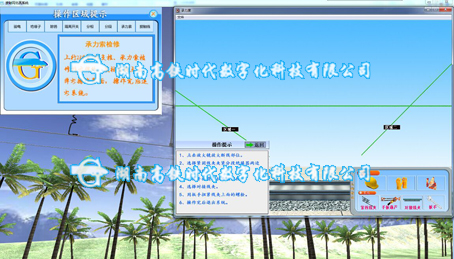

承力索检修作业

六、接触网仿真系统采用技术

1、图片处理软件PS。
2、三维模型软件MAX。
3、虚拟软件unity3d。
5、模拟操作软件FLASH。
6、整合软件Authorware。

七、接触网仿真系统使用效果

1、在虚拟环境下操作,充分调动学生学习的积极性。得到学生的极力推崇。
2、使用虚拟检修,减少设备在不够情况下,老师能够让学生同时学习、操作的问题。

3、减少对真实设备的损耗,提高学生使用设备的操作能力,更快的适应工作岗位需要。减少学校在设备方面的建设费用。

4、得到真实设备厂家的指导,本系统更贴近真实设备操作性能。所有功能得到各方的称赞。
