高速铁路动车组车辆

您的当前位置: 首 页 >> 产品展示 >> 高铁车辆系列

高速铁路动车组车辆

  • 所属分类:高铁车辆系列

  • 点击次数:
  • 发布日期:2018/02/28
  • 在线询价
详细介绍

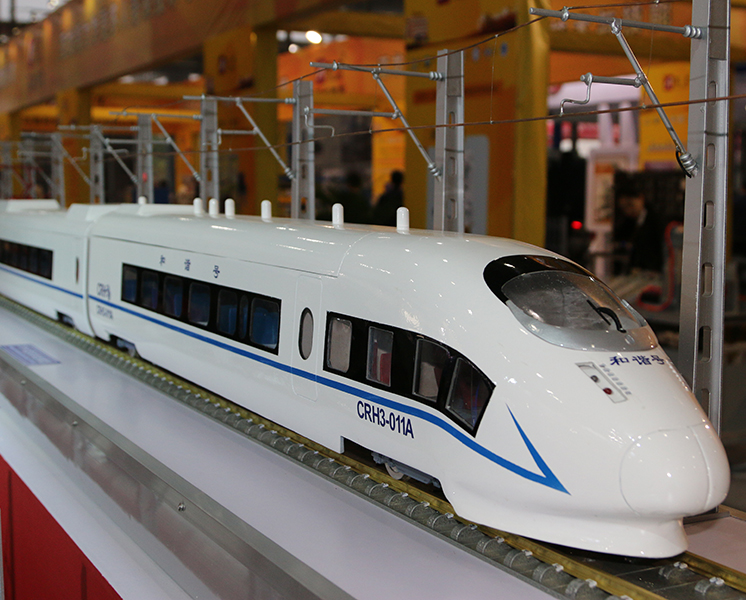

1、动车组车辆模型

      设备材料:转向架采用PVC材料制作,铝合金轮对,车体采用高强度有机玻璃和PVC材料制作,轨道底板铺设铜材钢轨;表面采用高级仿真汽车油漆喷绘。
      设备颜色:与实物一致。
      设备配置:配备轨道底板;动车组前后电动运行,装有LED头灯、标志灯、驾驶室内灯光齐全,透明车窗,车厢内部坐席、行李架等内装设备均能清楚的呈现;车顶能拆装,可通过俯视看到车内布置情况;全车色泽及内饰应与实际车辆一致,车体材料应具有一定的强度。配8米长的轨道,并配接触网和受电弓,上电后可在轨道上往复运动。另配工作台。
      功能:
①能够识别CRH动车组的一般组成部件;
②能演绎动车组移动,清晰显示内部结构,外形逼真;
③能拆卸,检修及安装其主要零部件。
④能演绎动车组移动,清晰显示内部结构(包括驾驶台、座椅),外形逼真。
湖南高铁时代
CRH2型动车组车辆模型

湖南高铁时代
CRH380型动车组车辆模型

2、CHR2动车组密接式车钩缓冲装置

      产品简介:全立体模型。采用全透明有机玻璃制作,能看到内部结构及连接,能显示气动部分,能进行连挂和分解演示,可以进行拆装演示。
      材质:外壳采用高级全透明亚克力材料制作,内部采用彩色亚克力、有机玻璃及铝合金、铜等高级耐磨合成材料制作。
      规格尺寸:仿真模型1:2制作,尺寸为长1600mm×宽600mm×高580mm
      配置:配备按照模型实际尺寸制作的双面板底座,并合理制作柜门,底部安装制动万向轮,锤纹油漆喷塑处理。
湖南高铁时代


3、CHR2型拖车转向架

      产品简介:全立体模型。包括构架组成,轮对轴箱定位装置,中央空气弹簧悬挂系统,轴盘制动装置,二系横向减震器,轴箱垂向减震器,轮对,空气弹簧,转臂定位装置等,可以自由拆装。
      材质:采用铝合金、玻璃钢、高强度PVC材料制作,仿真空气弹簧,进口汽车油漆喷塑,专供职工练功拆装,牢固耐用。
      规格尺寸:仿真模型1:2制作,尺寸为长1750mm×宽1650mm×高580mm
      配置:配备按照模型实际尺寸制作的双面板底座,并合理制作柜门,底部安装制动万向轮,锤纹油漆喷塑处理。

湖南高铁时代


4、CHR2型动车转向架

     产品简介:全立体模型。包括构架组成,轮对轴箱定位装置,中央空气弹簧悬挂系统,轴盘制动装置,二系横向减震器,轴箱垂向减震器,轮对,空气弹簧,转臂定位装置等,可以自由拆装。
     材质:采用铝合金、玻璃钢、高强度PVC材料制作,仿真空气弹簧,进口汽车油漆喷塑,专供职工练功拆装,牢固耐用。
     规格尺寸:仿真模型1:2制作,尺寸为长1750mm×宽1650mm×高580mm
     配置:配备按照模型实际尺寸制作的双面板底座,并合理制作柜门,底部安装制动万向轮,锤纹油漆喷塑处理。
湖南高铁时代


5、CRH3动车转向架

湖南高铁时代


6、动车组可拆装型受电弓模型

      材质:全部采用高强度纯钢制作。
      要求:气动演示受电弓升弓(电磁阀得电,压缩空气经过电磁阀、单向节流阀A、调压阀、单向节流阀2到气缸、通过活塞推杆让传动机构带动受电弓升弓)与降弓(电磁阀失电,受电弓由于重力作用下降,压缩空气由气缸经过单向节流阀B、调压阀、单向节流阀1到电磁阀排向大气),各零部件均按实物仿真制作,能够反复拆装,全部金属精加工制作。可对受电弓进行各种装拆试验。
      规格尺寸:仿真受电弓1:2制作
      配置:配备按照模型实际尺寸制作的双面板底座,并合理制作柜门,上铺橡胶皮垫,底部安装制动万向轮,锤纹油漆喷塑处理。
湖南高铁时代

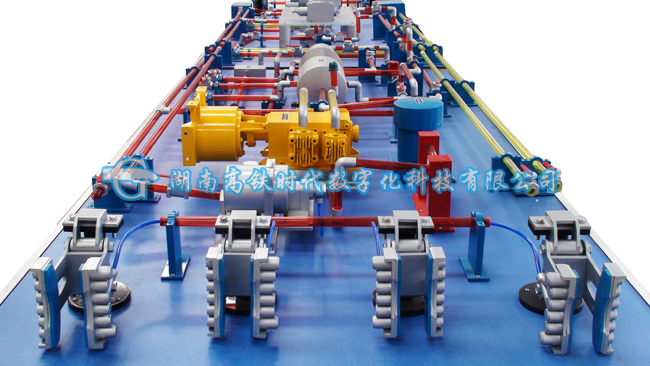

7、动车制动系统模型

      规格:仿真1:2,规格尺寸:4000*1200,立体模型。
      功能说明:灯光演示气路的各个工作状况,了解动车组行走部的组成结构,能够模拟制动机制动与缓解工作原理,清晰的显示整个制动与缓解的过程;
      设备组成:包括轮对,制动钳、增压缸、压力开关、空气软管、BCU电空转换阀、双针压力表、中继阀、紧急制动阀、压力调整阀、控制风缸、制动风缸、止回阀、滤尘器、总风缸、安全阀、干燥装置、电动空气压缩机、空气管等;零部件可分解、组装。


湖南高铁时代

8、牵引电机及齿轮传动装置

      材质:外壳采用高级全透明亚克力材料制作,内部采用彩色亚克力、有机玻璃及铝合金、铜等高级耐磨合成材料制作。
      要求:全立体模型。采用架悬、强迫风冷方式,通过弹性齿型联轴节连接传动齿轮。电机额定功率为300kW,额定电压2000V,额定电流106A,转差率0.014,重440kg,电气效率大于94%,机械传动效率为95%。
      规格尺寸:仿真模型1:1制作
      配置:外壳透明,内部结构清晰可见;采用高强度材料制造,可拆卸、电控演示。配工作台。
湖南高铁时代


9、真空断路器模型

     材质:外壳采用高级全透明亚克力材料制作,内部采用彩色亚克力、有机玻璃及铝合金、铜等高级耐磨合成材料制作。
     要求:全立体模型,电动控制机构动作,展现合闸、分闸动作演示状态。
     规格尺寸:BVAC N99仿真模型1:1制作
     配置:可实现相关动作演示。配工作台。

湖南高铁时代


10、产品展示

湖南高铁时代
动车模型
湖南高铁时代

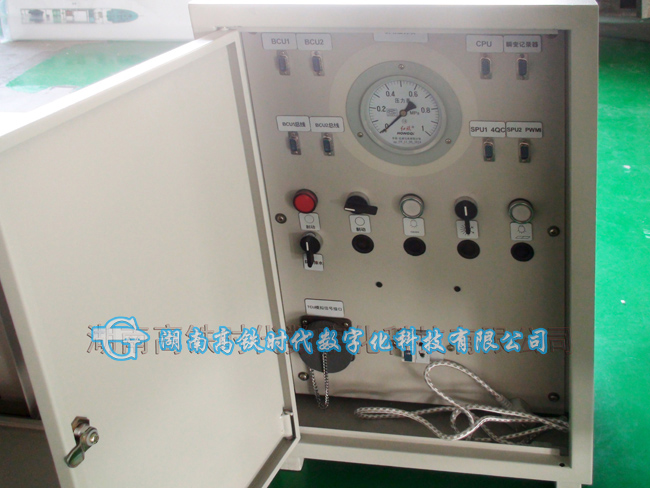

动车车厢电气柜
湖南高铁时代
动车驾驶室电气柜
湖南高铁时代
密接式车钩
